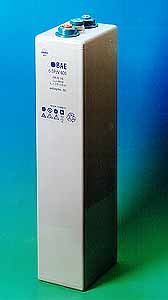

| Technische Spezifikation für verschlossene
Stationäre Zellen (DIN 40742) |
1. Anwendung
BAE OPzV - Batterien gehören
der besten EUROBAT-Klassifizierung für wartungsfreie Bleibatterien
10+Sondereinsatz an. Für Anwendungen mit hohen Anforderungen an die
Betriebssicherheit und Überbrückungszeiten von 1h bis mehr als
10h Stunden ist die Batterie OPzV die richtige Wahl.
Sie werden zur Ersatzstromversorgung
von Telekommunikationseinrichtungen, Richtfunkstationen und Industrieanlagen,
zur Sicherheitsstromversorgung nach VDE 0107 und VDE 0108 eingesetzt. Als
Speicher regenerativer Energieerzeuger ist die BAE OPzV sehr geeignet. |
|
|
| 2. Typen, Kapazitäten,
Abmessungen, Masse |
|
Type
|
C10
|
C5
|
C3
|
C1
|
Ri
1)
|
Ik
2)
|
Länge
|
Breite
|
Höhe
max
|
Masse
|
| . |
Ah
|
Ah
|
Ah
|
Ah
|
mW
|
kA
|
mm
|
mm
|
mm
|
kg
|
Ue
V/Zelle
|
1,80
|
1,77
|
1,75
|
1,67
|
. |
. |
. |
. |
. |
. |
|
4
OPzV 200
|
231
|
205
|
183
|
133
|
1,20
|
1,70
|
105
|
208
|
420
|
19,5
|
|
5
OPzV 250
|
290
|
255
|
228
|
166
|
0,96
|
2,15
|
126
|
208
|
420
|
23,5
|
|
6
OPzV 300
|
350
|
310
|
273
|
199
|
0,80
|
2,57
|
147
|
208
|
420
|
28
|
|
5
OPzV 350
|
415
|
360
|
315
|
223
|
0,71
|
2,88
|
126
|
208
|
535
|
31
|
|
6
OPzV 420
|
500
|
435
|
378
|
268
|
0,60
|
3,46
|
147
|
208
|
535
|
36,5
|
|
7
OPzV 490
|
580
|
505
|
441
|
313
|
0,51
|
4,04
|
168
|
208
|
535
|
42
|
|
6
OPzV 600
|
708
|
615
|
546
|
383
|
0,45
|
4,58
|
147
|
208
|
710
|
50
|
|
8
OPzV 800
|
944
|
820
|
729
|
511
|
0,34
|
6,10
|
215
|
193
|
710
|
68
|
|
10
OPzV 1000
|
1180
|
1025
|
909
|
638
|
0,27
|
7,63
|
215
|
235
|
710
|
82
|
|
12
OPzV 1200
|
1420
|
1230
|
1092
|
766
|
0,23
|
9,15
|
215
|
277
|
710
|
97
|
|
12
OPzV 1500
|
1650
|
1395
|
1228
|
850
|
0,24
|
8,58
|
215
|
277
|
855
|
120
|
|
16
OPzV 2000
|
2200
|
1860
|
1637
|
1134
|
0,18
|
11,4
|
215
|
400
|
815
|
160
|
|
20
OPzV 2500
|
2750
|
2325
|
2046
|
1417
|
0,14
|
14,3
|
215
|
490
|
815
|
200
|
|
24
OPzV 3000
|
3300
|
2790
|
2455
|
1701
|
0,12
|
17,1
|
215
|
580
|
815
|
240
|
|
| 1, 2) Innenwiderstand und
Kurzschlußstrom nach IEC 896-2 |
|
|
|
4 OPzV 200 bis 6 OPzV
600
|
8 OPzV 800 bis 12 OPzV
1500
|
|
|
|
16 OPzV 2000
|
20 OPzV 2500 bis
24 OPzV 3000
|
|
| 3. Konstruktion |
| Positive Elektrode |
Röhrchenplatte
mit einer gewebten Polyestertasche und massiven Gittern in einer korrosionsfesten
PbCaSn - Legierung |
| Negative Elektrode |
Gitterplatte
in PbCaSn-Legierung mit Langzeitspreizstoff |
| Separation |
mikroporöser
Separator |
| Elektrolyt |
Schwefelsäure
der Dichte 1,24 kg/l, durch pyrogene Kieselsäure als GEL fixiert |
| Gefäß |
schlagfestes,
halogenfreies SAN (Styrol-Acryl-Nitril), grau eingefärbt, UL 94HB |
| Deckel |
schlagfestes,
halogenfreies SAN (Styrol-Acryl-Nitril), grau eingefärbt, UL 94HB |
| Stopfen |
Ventil
mit Rückzündungsschutz, Öffnungsdruck 100mbar, Schließdruck
ca. 50mbar |
| Poldurchführung |
100% gas-
und elektrolytdicht, Gleitpol |
| Polausführung |
M10 Messingeinlage |
| Verbinder |
Flexible
isolierte Kupferkabel mit Querschnitten von 35, 50, 70 oder 95 mm² |
| Schutzart |
IP 25
entsprechend DIN 40050, berührungsgeschützt nach VBG 4. |
|
| 4. Ladung |
| IU - Kennlinie |
Imax
ohne Begrenzung möglich
U = 2,23 bis 2,25 V/Zelle
+- 1%, zwischen 10°C und 45°C
D U/D T = -0,004 V/K unterhalb
10°C im Monatsmittel |
| Starkladung |
U = 2,35
bis 2,40V/Zelle, zeitlich begrenzt |
| Ladezeit bis 90% |
6h mit
1,5*I10 Anfangsstrom, 2.23 V/Zelle, 50% C10 entladen |
|
| 5. Entladeeigenschaften |
| Referenztemperatur |
20°C |
| Anfangskapazität |
100% |
| Entladetiefe |
normal
bis 80% |
| Tiefentladungen |
Entladetiefen
über 80% und Entladungen über die stromabhängigen Entladeschlußspannungen
hinaus sind zu vermeiden. |
|
| 6. Wartung |
| alle 6 Monate |
Batteriespannung;
Pilotzellenspannungen und Temperaturen prüfen |
| alle 12 Monate |
Batteriespannung,
Zellenspannungen und Temperaturen protokollieren. |
|
| 7. Betriebseigenschaften |
| Klassifizierung
nach EUROBAT |
10+,
Sondereinsatz |
| Brauchbarkeitsdauer |
>15 Jahre
bei 20°C
>7,5 Jahre bei 30°C
>4 Jahre bei 40°C |
| wartungsfrei |
kein Wassernachfüllen
während der Gebrauchsdauer |
| IEC 896-2 Zyklen |
1200 |
| Selbstentladung |
ca. 2%
pro Monat bei 20°C |
| Betriebstemperatur |
-20°C
bis 45°C
empfohlen 10°C bis 30°C
45°C bis 55°C kurzzeitig |
| Lüftungsanforderung |
25% (f1=0,5
x f2=0,5) entsprechend VDE 0510 Teil 2 |
| Erholung nach Tiefentladung |
sehr gut |
| Batterie gemäß |
DIN 40
742 |
| Prüfungen gemäß |
IEC 896-2, |
| Sicherheitsstandard |
VDE 0510,
Teil 2 |
| Transport |
kein Gefahrgut
bei Luft-, Land- und Seetransport |
|
| Nennen Sie uns Ihr Anwendung.
Wir unterstützen Sie gern bei der Batterieauswahl. |
|
